品牌：sipo
接口：USB
加工定制：是
與電腦連接方式:鍵鼠無線
適用送禮場合：廣告促銷、商務饋贈、節日、喬遷、生日、婚慶、頒獎紀念、展銷會、周年慶典、開業典禮、員工福利、公關策劃
加印logo:可以

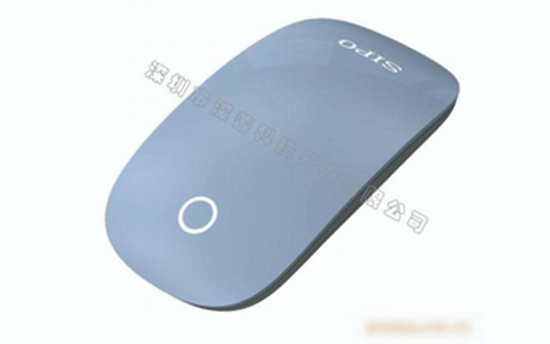

本公司對多點觸摸技術已研究2年，能提供單點、多點觸摸板，觸摸鼠標，觸摸板鍵盤的完整方案，同時可提供2.4G和藍牙BCM2042的方案。產品成熟，相當省電。歡迎品牌商OEM、ODM訂制。

可同時提供2.4G或藍牙的無線方案

產品特色

2.4G無線可靠連接
深普2.4G無線連接，使用了自動跳頻技術，可在8米的范圍內提供可靠連接，同時不會對您的身體健康產生任何影響。

符合人體工學的觸控操作，無需學習及適應
使用了大面積弧面的觸控技術，有別于通常的平面觸摸板，使手指更貼合觸控表面，符合人體工程學設計，您的使用過程更舒服，觸控更流暢。支持單指滑動或一指按住另一指滑動，靈活的操作方式，更加符合使用習慣，無需學習及適應。

速度感知算法，實現靈活精準滑動
根據人的操作習慣，手指在物體表面滑動時，很難實現很精細的單格滑動。公司專門研發的Speed-Sensing“速度感知”滑動算法，能智能感應您的滑動速度。能輕松應對單格滑動和快速滑動的準確定位，并能防止大量誤觸發。

提前響應算法，避免按鍵失靈
觸摸操作的識別需要更多的時間。當按下按鍵，鼠標中的處理器需要足夠的時間識別是左鍵、右鍵還是中鍵。同類產品未添加此類算法時，極容易出現按鍵失靈的問題。公司專門針對此類問題，研發了Early-Response“提前響應”算法：無論按鍵多快多慢，都能準確識別，絕無誤鍵。

內置觸控算法，無需驅動識別
產品內置了觸控算法，直接支持3鍵及滑動操作，無需在電腦里裝任何額外的驅動程序，方便快捷。

5個月的電池使用壽命
內置了多級省電算法，能有效地延長鼠標的使用時間，更加綠色環保。

Nano接收器，即插即忘
極小的接收器，連接到USB口即可使用，無需任何對碼操作，更是兼容了WIN7和蘋果OS X操作系統。

高精度光學引擎
使用了1000dpi高精度光學引擎，提供精準流暢的控制。

無縫一體化設計
外殼完全無螺釘一體化設計，按鍵操作自如，將給你帶來全新的體驗。

整機采用超 強材料
整機采用了高強度PC材料，更可靠耐用。

產品規格
系統支持
Windows XP
Windows Vista
Windows 7
USB連接端口
Chrome OS
Apple OS X
輸入：USB接口的PC

質量保證
本產品提供為期一年（從您購買之日起）的保修服務。

包裝內容
無線鼠標
微型USB接收器
AA堿性電池2粒
保修服務卡
快速開始指南

技術規格

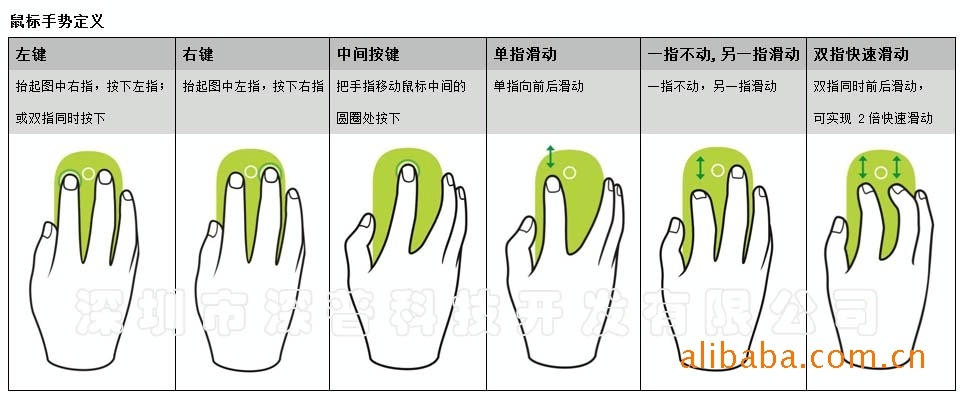

鼠標規格 按鍵: 左鍵,右鍵,中鍵?；瑒樱阂恢富瑒?，一指不動另一指滑動，兩指倍速滑動
最高追蹤速度 ：30英寸/秒
最大加速度 ：  8G
分辨率 ：  1000dpi
工作電壓 ：  3.0V，AA×2
工作電流 ：  20mA

接收器規格
輸入電流 ：  5V DC,30mA
接口類型 ：  USB1.1

RF(射頻)規格
載波頻率 ：  2402MHz-2480MHz
接受范圍距離 ：  8m,360°

深普SP862

Win8 USB鍵盤加多點觸摸板方案

1.      方案簡介
深普SP862 Win8 USB鍵盤加多點觸摸板方案，由臺灣中穎電子的鍵盤IC和美國賽普拉斯的觸摸IC組成，支持windows 8的所有按鍵和多點觸摸手勢。

     兩顆IC都使用了FLASH存貯，可支持多次在線固件更新，避免固件有BUG，產品報廢的風險。

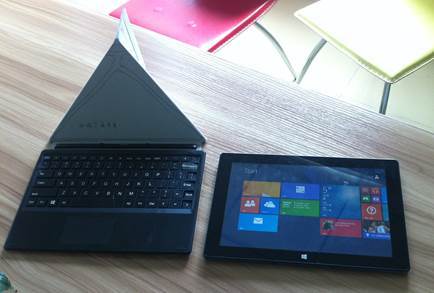

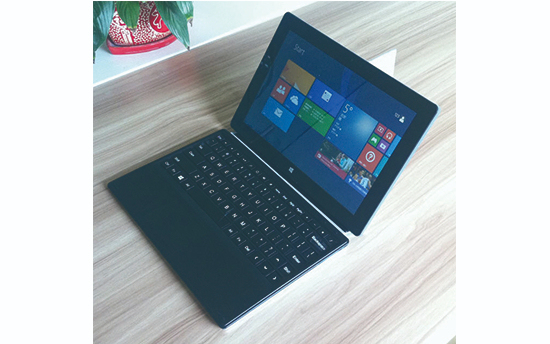

         產品成品圖：

 2.      各芯片介紹
    2.0  鍵盤IC公司介紹

中穎電子創立于1994年,2004年4月通過了ISO9001認證,并于2009年順利完成ISO9001:2008年升級.2012年中穎成功在深市A股創業板上市,股 票編號SZ300327.公司持續穩定發展,現有員工300多人,主要分布于上海、香港、西安和深圳等地.

中穎電子專注于于單片機(MCU)產品集成電路設計.MCU母體包括8-bit Flash MCU、8-bit OTP/Mask MCU、16-bit DSP、4-bit OTP/Mask MCU,并廣泛應用于家電、白色家電、黑色家電、汽車電子周邊、運動器材、醫療保健、四表（水、電、氣、暖）、儀器儀表、安防、電源控制、馬達控制、工業控制、變頻、數碼電機、計算機鍵盤、鼠標、網絡音樂（便攜式、車載、床頭音響）、無線兒童監控器、無線耳機/喇叭/門鈴.


  2.1  鍵盤IC功能介紹
本方案中所使用的中穎USB鍵盤控制IC，內部使用了16K字節的FLASH，可支持10萬次程序更新，支持USB接口直接升級程序。
中穎USB鍵盤控制IC是一種高性能，高集成度的低速USB設備控制器并且集成了USB扇區自編程功能。在同樣的振蕩頻率下，較之傳統的8051芯片它有著運行更快速的優越特性，集成了1個8051微控制器，1組低速USB串行接口引擎、收發器、數據先進先出隊列，內建3.3V穩壓器為USB供電，片上16K字節編程空間以及內部256字節RAM。提供2個8位自動重載定時器，可編程看門口定時器與喚醒定時器。該控制器還內建了6MHz RC振蕩器以替代傳統的外掛晶體振蕩器。此外還集成了32K的RC振蕩器，上電復位、低電壓復位電路以減少外圍組件，是為節約成本而設計的高集成度的微控制器，它可應用于有線鍵盤，以及其它相關應用。

u  鍵盤IC方框圖：

2.2  觸摸IC公司介紹
賽普拉斯提供各種高性能、混合信號、可編程解決方案，為客戶產品能夠快速上市贏得時間并提供卓越的系統價值。賽普拉斯的產品包括其旗艦產品 PSoC® 可編程片上系統系列及其衍生產品，比如 PowerPSoC® 高壓和 LED 照明解決方案、CapSense® 觸摸感應解決方案以及 TrueTouch® 觸摸屏解決方案。

賽普拉斯是 USB 控制器領域的全球領先者，它所擁有的高性能 West Bridge® 解決方案可加強多媒體手機的連接性并提高其性能。賽普拉斯同時在高性能存儲器和可編程計時設備方面處于領先地位。賽普拉斯可為消費、移動電話、計算、數據通信、汽車、工業和軍 事等多種市場提供服務。賽普拉斯在納斯達克全球精選市場上市。

2.3  觸摸IC功能介紹
         本方案中所使用的美國賽普拉斯觸摸IC，內部集成了8K字節的FLASH，可支持5萬次程序更新。

CapSense 系列是賽普拉斯市場領先的電容式感應解決方案，在過去許多年中用電容式觸摸界面替代了超過 30 億的傳感器。CapSense 系列基于賽普拉斯的可編程片上系統 (PSoC) 平臺，為客戶提供必要的靈活性以便在最后一刻進行更改，使其領先于競爭對手進入市場。

       賽普拉斯觸摸IC是低功耗、高性能、可編程 CapSense 控制器：

 高級觸摸式感應功能

  可編程電容式感應元件，支持高達 25 通道的觸摸板電容式傳感器

  增強型抗噪能力，為傳導和輻射噪聲情況較嚴重的應用提供出色的抗噪性能

  低功耗，3 mA 活動模式電流；30 uA 睡眠模式電流

  器件特點

  高性能、低功耗 M8C Harvard 架構處理器

  高達 2 MIPS，帶有 12-MHz內部時鐘、外部時鐘信號

  高達 8 KB 閃存和 512 字節的 SRAM

  增強型通用輸入/輸出 (GPIO) 功能

  高達 28 個通用 I/O (GPIO) ，具有可編程引腳配置

  所有通用 I/O 均具有 20 mA 的灌電流能力

  在所有 GPIO 上支持內部強上拉式、HI-Z、開漏驅動和強驅動模式

  運行條件

  工作電壓：2.4 V - 5.25 V，很寬的工作電壓

  溫度范圍：–40 °C - +85 °C，在惡劣的環境下也能正常工作

觸摸IC內部功能方框圖：

3.      方案組成
5PIN的頂針與WIN8平板電腦的USB口連接，之后通過FPC連接在鍵盤小板的6PIN連接器上；26PIN的鍵盤芯連接在鍵盤小板上的鍵盤接口上；大小為40mmx25mm的鍵盤小板，與67mmx40mm的觸摸板，通過6PIN FFC相連。

鍵盤小板PCB如下圖（大小為40mmx25mm）：

觸摸板PCB如下圖（大小為67mmx40mm）：

4.      觸摸板WIN8點手勢支持
4.1  單手指滑動
實鼠標指針移動操作

4.2  單/雙手指點擊，兩次點擊
單指單擊為左鍵，雙指單擊為右鍵；支持單指雙擊及點擊鎖定拖動功能。

4.3  雙手指滑動
雙手指滑動，實現垂直和左右滾動條功能。

4.4  從右邊緣向內輕掃
切換電腦右邊的超級按鈕：

4.5  從頂部邊緣向下輕掃
切換應用命令，只用于平板界面下的程序，桌面程序操作沒反應。

4.6  從左邊緣向內輕掃
切換至最后一個應用。用于切換平板界面下的程序，當平板界面沒有打開程序時，操作沒反應。

4.7  所支持的WIN8手勢圖示：
     單手指滑動       單/雙手指點擊    兩次點擊   雙手指滑動

鼠標指針移動操作  單指單擊為左鍵， 垂直和左右滾動（鼠標滾輪）

                         雙指單擊為右鍵；

                  支持單指雙擊及點擊鎖定拖動
 從右邊緣向內輕掃    從頂部邊緣向下輕掃    從左邊緣向內輕掃
